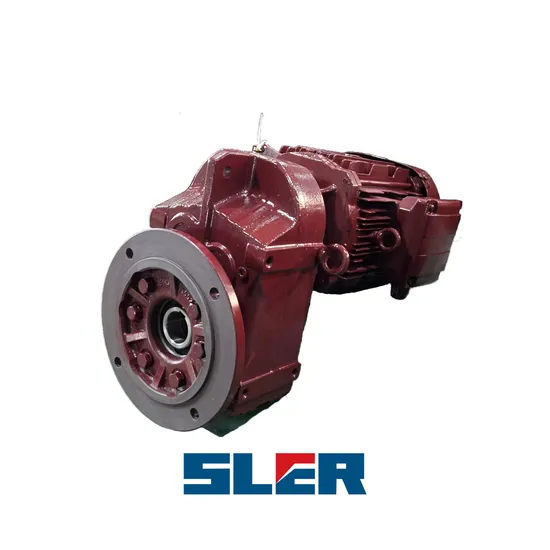

Червячный редуктор с фланцем серводвигателя, выходной крутящий момент 1970 Нм

Размер упаковки на единицу продукции 53,00 см * 33,00 см * 51,00 см Вес брутто на единицу продукции 148 000 кг Спирально

Отправьте запрос

ОПИСАНИЕ

Базовая информация

Модель №.	АТ 97-262.22-АКА110Х110
Макет	Квадрат
Форма шестерни	Спиральный червь
Шаг	Двойной шаг
Введите	редуктор
номинальная мощность	1,5 кВт
Выходная скорость	5,4 Ед/мин
Выходной крутящий момент	1970 морских миль
Отношение	262,22
Транспортный пакет	Фанерный ящик или картонная коробка
Спецификация	37-97
товарный знак	СЛЕР
Источник	Чжэцзян, Китай
HS-код	84834030
Производственная мощность	200 штук/день

Упаковка и доставка

Размер упаковки на единицу товара: 53,00 см * 33,00 см * 51,00 см. Общий вес единицы продукции: 148 000 кг.

Описание продукта

Червячный редуктор серии SA со взрывозащищенным двигателем мощностью 1,5 кВт, промышленный цилиндрический редуктор

Входные конфигурации	Непосредственно соединен с двигателем
	С фланцем двигателя IEC B5/B14
	С установленным двигателем IEC B5/B14
	С цельным входным валом
Выходные конфигурации	Цельный выходной вал
	Сплошной выходной вал с фланцем
	Полый выходной вал
	Полый выходной вал с фланцем
Варианты червячных редукторов серии S/SF/SA/SAF	Монтаж на лапах или фланце
	Фланцевое крепление B5 или B14
	Сплошной вал или полый вал
	Полый вал со шпоночным соединением, стяжной муфтой, полый вал со шлицами или моментным рычагом

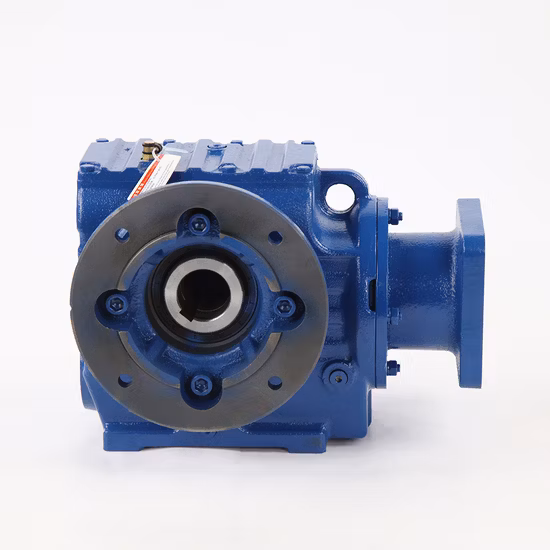

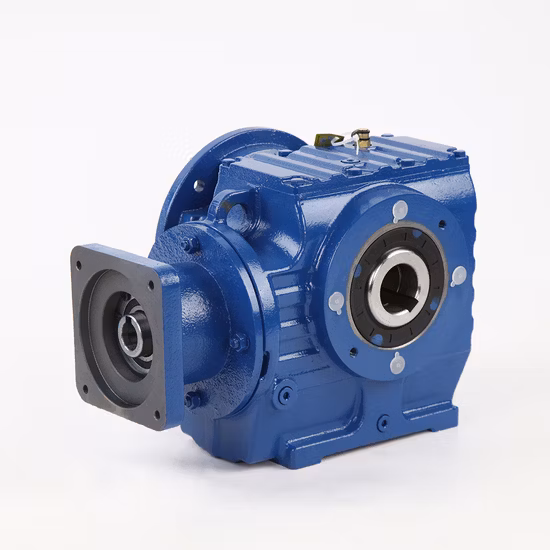

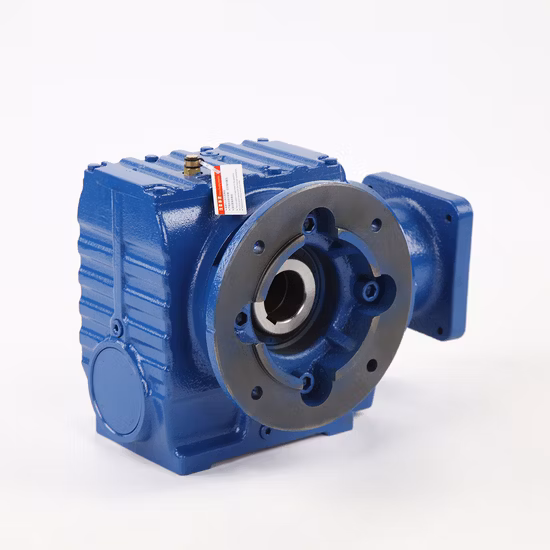

Helical Worm Gearbox Coupled with Servo Motor Flange Output Torque 1970nm

Спецификации:

Материал корпуса	Чугун/ковкий чугун
Твердость корпуса	ХБС190-240
Материал шестерни	Легированная сталь 20CrMnTi
Твердость поверхности шестерен	ХРК58°~62°
Твердость сердечника шестерни	ХРК33~40
Материал входного/выходного вала	Легированная сталь 42CrMo
Твердость входного/выходного вала	ХРК25~30
Точность обработки зубчатых колес	Точное шлифование, класс 6~5
Смазочное масло	ГБ L-CKC220-460, Shell Omala220-460
Термическая обработка	Закалка, цементирование, закалка и т. д.
Эффективность	94% ~ 96% (в зависимости от уровня передачи)
Шум (МАКС.)	60 ~ 68 дБ
Повышение температуры (МАКС.)	40°С
Повышение температуры (масла) (МАКС.)	50°С
Вибрация	≤20 мкм
Неудача	≤20 угл. мин.
Марка подшипников	Подшипник ведущей торговой марки Китая, HRB/LYC/ZWZ/C&U. Или другие желаемые бренды, NSK.
Марка сальника	NAK --- желательны Тайвань или другие бренды

характеристики

Модульная конструкция, гибкий метод сборки. Интегрированный литой корпус, компактные размеры, стабильная передача и низкий уровень шума. Идеальная защита от утечек масла обеспечивает хорошую герметизацию и может использоваться в различных отраслях промышленности. Улучшенная зубошлифовка и модифицированный профиль, поддержка высоких нагрузок и более безопасная работа. Высокая эффективность и энергосбережение. Экономия затрат и низкие эксплуатационные расходы.
